| 加工定制：是 | 品牌：振安 | 型号：BHJ |
| 材质：钢 | 公称直径：20mm | 规格：4分，6分 |
| 连接型式：卡套式 | 适用范围：防爆防尘，电子电工，五金机械，化工 |

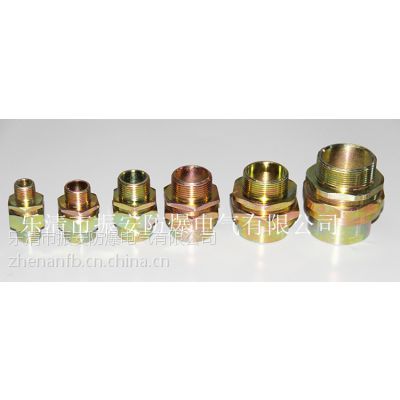

型号：BHJ-B
型号含义：防爆活接头螺纹一内一外
防爆标志：ExdII
执行标准：GB3836.1 GB3836.2 IEC60079
产品特点：
1、采用优质碳素钢或不锈钢制成
2、螺纹规格可根据用户要求***，如NPT螺纹，英制以及公制灯各种非标螺纹。
3、本产品均严格按照GB3836-2000《爆炸性气体环境使用电气设备》标准及其他相关标准的要求，可在易燃易爆危险场所***工作。
产品适用范围：
适用于爆炸性气体环境1区，2区；
适用于IIA IIB IIC级爆炸性气体环境；
适用于石油采炼、储存、化工、医药、***及军事设施等爆炸性等危险环境；
多规格、多型式可供选择
品质***
本产品严格按照ISO9001:2000国家质量管理体系标准进行质量控制，确保产品质量高于***，完全达到设计要求
注：1：正标产品的两端螺纹型式为管螺纹，且为同一规格；
2：可根据用户要求定制公制螺纹、NPT螺纹及其它螺纹型式；
例：1：若需订购防爆活接头，材质为碳素钢、螺纹规格为G3/4”,结构型式为两端内螺纹，则订货型号为;BHJ-G3/4A;
2:若需订购防爆活接头，材质为不锈钢，结构形式为一端内螺纹一端外螺纹，内螺纹规格为：G3/4”,外螺纹规格为M25X1.5,则订货型号为：BHJ-II-B(G3/4内M25X1.5外)。
图样及技术参数
公称管径 | 进线口螺纹 | 尺寸（mm） | 防护等级 | 防爆标志 | 防腐等级 | 电缆外径（mm） | |
D | L | ||||||
15 | G1/2〞 | ￠43 | 62 |
IP54 IP66 |
ExdII
|
WF1 WF2 | ￠7-￠9 |
20 | G3/4〞 | ￠50 | 62 | ￠8-￠15 | |||
25 | G1〞 | ￠58 | 70 | ￠10-￠18 | |||
32 | G11/4〞 | ￠70 | 75 | ￠13-￠23 | |||
40 | G11/2〞 | ￠74 | 75 | ￠17-￠26 | |||
50 | G2〞 | ￠85 | 90 | ￠25-￠35 | |||
70 | G21/2〞 | ￠100 | 110 | ￠29-￠38 | |||
80 | G3〞 | ￠118 | 120 | ￠33-￠51 | |||
