| 型号：BHJ | 品牌：振安防爆 | 加工定制：是 |
| 材质：碳素钢 | 规格：dn15 | 公称直径：20X1.5mm |
| 连接型式：螺纹连接式 | 适用范围：可广泛应用于不同口径的管道，也可用于水表、阀门 |

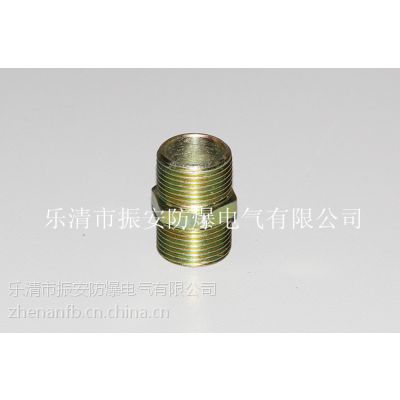

活接头又叫由壬或由任，是一种能方便安装拆卸的常用管道连接件。
主要有螺母，云头，平接三部分组成。由圆钢或钢锭模锻成型后机加工的管道连接件，它的连接形式分承插焊接和螺纹连接，承插焊接是将钢管插入承插孔内进行焊接，因此，被称为“承插活接头”，螺纹连接是将钢管旋入螺孔内进行连接，因此，被称为“螺纹活接头”，主要制造标准为ASME B16.11、MSS SP 83。
产品特点：
1、采用优质碳素钢或不锈钢制成
2、螺纹规格可根据用户要求***，如NPT螺纹，英制以及公制灯各种非标螺纹。
3、本产品均严格按照GB3836-2000《爆炸性气体环境使用电气设备》标准及其他相关标准的要求，可在易燃易爆危险场所***工作。
承插活接头的品种有等径和异径。
承插活接头由插口、承口、承插槽等组成，其特征在于在插口上有承插槽，插口、承口分别位于两端；与现有技术相比，设计合理、操作简单、实用性强，提高操作质量与便捷性。
应用
承插活接头可广泛应用于不同口径的管道，也可用于水表、阀门。由于采用承插结构，使得管道接头降低了成本、安装、使用、维修极为方便，同时还有极高的防漏能力，极有市场前景。
图样及技术参数
公称管径 | 进线口螺纹 | 尺寸（mm） | 防护等级 | 防爆标志 | 防腐等级 | 电缆外径（mm） | |
D | L | ||||||
15 | G1/2〞 | ￠43 | 62 |
IP54 IP66 |
ExdII
|
WF1 WF2 | ￠7-￠9 |
20 | G3/4〞 | ￠50 | 62 | ￠8-￠15 | |||
25 | G1〞 | ￠58 | 70 | ￠10-￠18 | |||
32 | G11/4〞 | ￠70 | 75 | ￠13-￠23 | |||
40 | G11/2〞 | ￠74 | 75 | ￠17-￠26 | |||
50 | G2〞 | ￠85 | 90 | ￠25-￠35 | |||
70 | G21/2〞 | ￠100 | 110 | ￠29-￠38 | |||
80 | G3〞 | ￠118 | 120 | ￠33-￠51 | |||
