| 型号：BGJ | 品牌：振安防爆 | 加工定制：是 |
| 材质：钢 | 规格：dn15 | 公称直径：20X1.5mm |
| 连接型式：螺纹连接式 | 适用范围：可广泛应用于不同口径的管道，也可用于水表、阀门 |

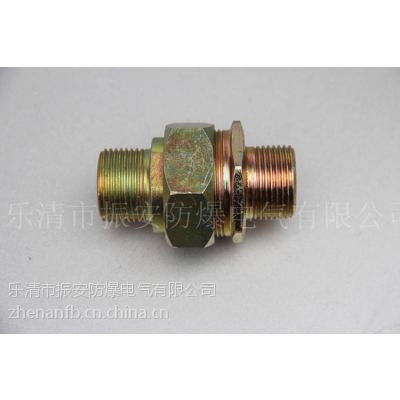

产品型号：BGJ
防爆标志：ExdII
执行标准：GB3836.1 GB3836.2 IEC60079
管接头包括：螺母、卡套、扩口芯子、扩口套、扩口螺母
双卡套接头的组成：前卡环、后卡环、螺母
材质常用的是不锈钢和碳钢
公制、美制和英制螺纹标准
产品适用范围：
适用于爆炸性气体环境1区，2区；
适用于IIA IIB IIC级爆炸性气体环境；
品质***
本产品严格按照***:2000国家质量管理体系标准进行质量控制，确保产品质量高于***，完全达到设计要求
注：1：正标产品的两端螺纹型式为管螺纹，且为同一规格；
2：可根据用户要求定制公制螺纹、NPT螺纹及其它螺纹型式；
图样及技术参数：
公称管径 | 进线口螺纹 | 尺寸（mm） | 防护等级 | 防爆标志 | 防腐等级 | 电缆外径（mm） | |
D | L | ||||||
15 | G1/2〞 | ￠28 | 44 |
IP54
|
ExdII
|
WF1 WF2 | ￠7-￠9 |
20 | G3/4〞 | ￠34 | 44 | ￠8-￠15 | |||
25 | G1〞 | ￠42 | 50 | ￠10-￠18 | |||
32 | G11/4〞 | ￠50 | 54 | ￠13-￠23 | |||
40 | G11/2〞 | ￠56 | 60 | ￠17-￠26 | |||
50 | G2〞 | ￠66 | 65 | ￠25-￠35 | |||
70 | G21/2〞 | ￠80 | 70 | ￠29-￠38 | |||
80 | G3〞 | ￠90 | 75 | ￠33-￠51 | |||
例：1：若需订购防爆活接头，材质为碳素钢、螺纹规格为G3/4”,结构型式为两端外螺纹，则订货型号为;BGJ-G3/4C;
2:若需订购防爆活接头，材质为不锈钢，结构形式为一端内螺纹一端外螺纹，内螺纹规格为：G3/4”,外螺纹规格为M25X1.5,则订货型号为：BGJ-II-B(G3/4内M25X1.5外)。
